Многие обладатели СВО для циркуляции жидкости используют помпы фирмы EHEIM. Бесшумная работа, несколько линеек с различными характеристиками, германское качество это-то чем может похвастаться данная помпа. Габариты серии 1048 весьма не маленькие (65х70х120 мм только насос без фитингов и крепления), а место в корпусе системного блока ограничено, и удачно развести трубки не всегда удается. Стандартный, боковой фитинг имеет длину 40мм, а если трубку нужно вывести перпендикулярно, то это добавит ещё 100мм на радиус.

Использование в моей системе СВО стандартных водопроводных переходников, тройников и т.д. с резьбой ? дюйма привело на мысль сделать переходник. Повезло то, что в помпе выходное отверстие имеет широко распространенную резьбу, для СВО, в ? дюйма. Для изготовления переходника потребовался фитинг на ? дюйма «ёлочка» и заглушка с внешней резьбой на ? дюйма.

Для начала напильником с фитинга спиливается шестигранник, эта часть будет заходить внутрь корпуса насоса. Так же на этом участке делается канавка для уплотняющего кольца. Окончательную обработку можно сделать шкуркой и надфилем, если фитинг зажать и раскручивать в дрели. Дальше в заглушке следует проделать отверстие, чтобы фитинг плотно входил. После чего следует облудить внутреннюю поверхность в бывшей заглушке и внешнюю у фитинга, вставить и под нагревом на газовой плите или газовой горелкой залить оловом. После того как олово застынет можно будет спилить выступающий край. Вот и всё, переходник готов.

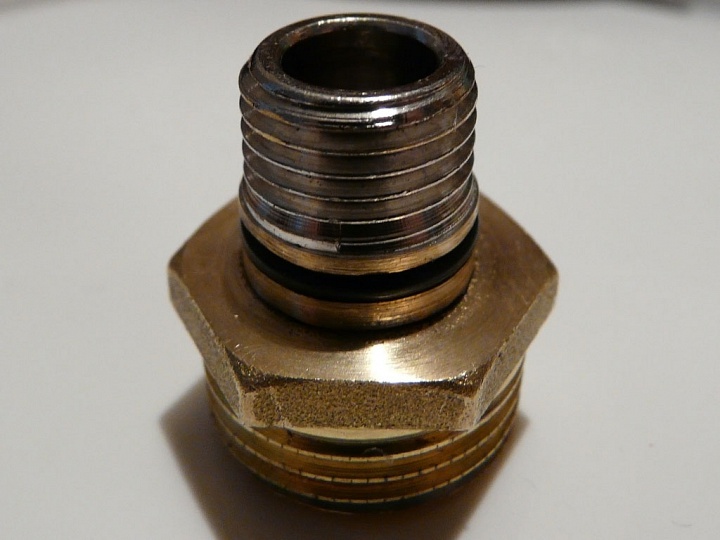

fitting_1_1
fitting_1_1

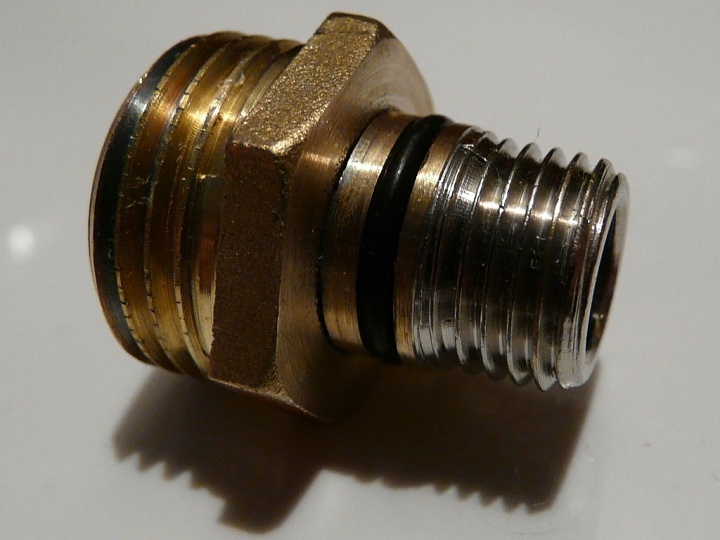

fitting_1_2
fitting_1_2

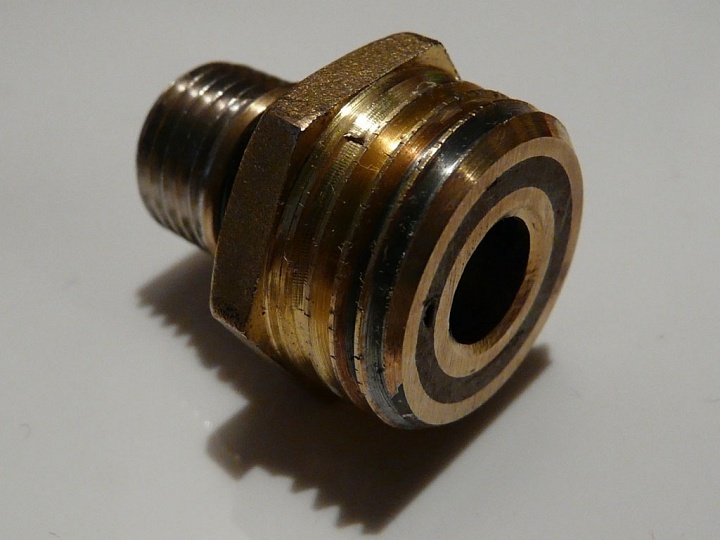

fitting_1_3
fitting_1_3

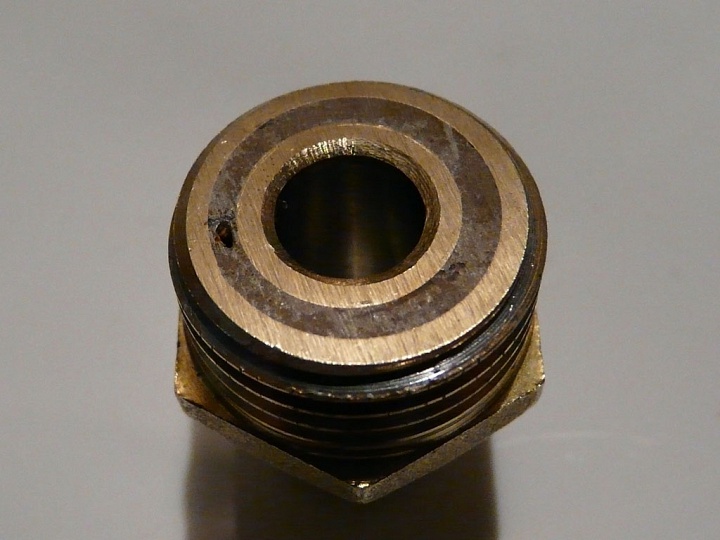

fitting_1_4
fitting_1_4
